Detalhes do produto
Lugar de origem: China
Marca: Taihong
Certificação: ISO9001
Número do modelo: HJF200
Termos de pagamento e envio
Quantidade de ordem mínima: 1
Preço: negotiable
Detalhes da embalagem: Padrão de exportação
Tempo de entrega: 30 dias
Termos de pagamento: T/T.
Habilidade da fonte: 20Sets/mês
Peso da injeção: |
314~470 |
Taxa da injeção: |
136~185 |
Tonelagem da braçadeira: |
2000 |
curso de alavanca: |
450 |
espaço entre a barra de laço: |
500*470 |
Dimensão da máquina: |
5.3*1.4*1.9M |
Peso da injeção: |
314~470 |
Taxa da injeção: |
136~185 |
Tonelagem da braçadeira: |
2000 |
curso de alavanca: |
450 |
espaço entre a barra de laço: |
500*470 |
Dimensão da máquina: |
5.3*1.4*1.9M |

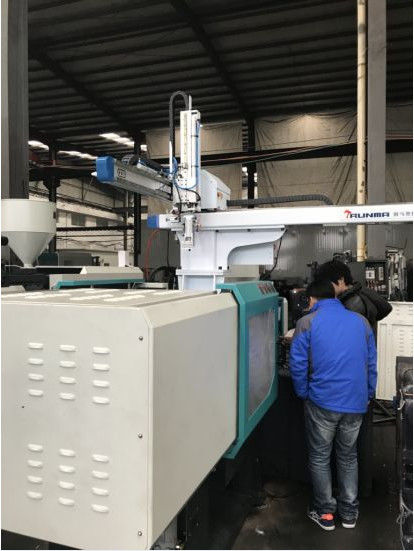

Máquina da modelação por injeção da tonelada HJF200
Unidade da injeção:
1. O guia de alta qualidade do movimento linear assegura o liso & a precisão do processo da injeção
2. A estrutura da injeção da alta velocidade & da pressão pode melhorar a velocidade da injeção
3. O cilindro gêmeo do bocal assegura mais mesmo & estrutura estável
4. Projeto do tambor do parafuso de Specilized para o vário dispositivo
Unidade do ajuste
O ajuste de altura automático do molde salvar o tempo e o custo durante a mudança do molde.
Apertando a unidade
As placas foram projetadas usando o software do mercado de câmbios, assegurando um sistema de aperto estável e rígido. O sistema movente interno do pino de madeira do dobro de cinco pontos assegura a rigidez e a precisão altas para o molde que aperta e igualmente que reduz o esforço e os efeitos da tensão.
Unidade hidráulica
O sistema hidráulico usando a bomba e a válvula de controle mundialmente famosas pode controlar a máquina que corre precisamente, assegurando a precisão, a confiança e a durabilidade da máquina inteira.
Unidade da injeção
os dispositivos do equilíbrio da injeção do apoio e do duplo-cilindro da Duplo-coluna asseguram o esforço no parafuso equilibrado durante a injeção.
Os projetos específicos do parafuso e do tambor estão disponíveis para processar exigências materiais diferentes.
| ESPECIFICAÇÃO | HJF200 | |||
| Tipo do parafuso | A | B | C | |
| Diâmetro do parafuso | Milímetro | 45 | 50 | 55 |
| Ração do parafuso L/D | L/D | 20 | 18,8 | 18,8 |
| Tamanho do tiro (teórico) | cm3 | 349 | 431 | 522 |
| Peso da injeção (picosegundo) | g | 314 | 388 | 470 |
| Taxa da injeção | g/s | 136 | 170 | 185 |
| Pressão da injeção | MPa | 220 | 180 | 150 |
| Velocidade do parafuso | RPM | 0~185 | ||
| Apertando a força | KN | 2000 | ||
| Curso da abertura | Milímetro | 450 | ||
| Espaço entre barras de laço | milímetro | 500*470 | ||
| Altura de Max.Mold | milímetro | 500 | ||
| Altura de Min.Mold | milímetro | 180 | ||
| Curso do ejetor | milímetro | 130 | ||
| Tonelagem do ejetor | KN | 45 | ||
| Pressão de Max.Pump | MPa | 16 | ||
| Poder do motor da bomba | Quilowatt | 18,5 | ||
| Poder do calefator | Quilowatt | 7,5 | ||
| Dimensão da máquina (L*W*H) | M | 5.3*1.4*1.9 | ||
| Peso da máquina | T | 5,8 | ||
| Capacidade do tanque de óleo | L | 240 | ||
Configuração do cano principal da maquinaria de Haijiang
Maquinaria padrão
| PLC | PORCHESON (TAIWAN) |
| Bomba de aleta | Albert (EUA) |
| Válvula direcional | Northman (TAIWAN) /Yuken (JAPÃO) /Tokimec (JAPÃO) |
| Válvula proporcional | HNC (TAIWAN) |
| Motor bonde | Qianlima (CHINA) |
| Contator | LS (COREIA) |
| Plastificando o motor do óleo | STF (CHINA) |
| Disjuntor do ar | LS (COREIA) |
| Relé térmico da sobrecarga | LS (COREIA) |
| Interruptores de limite | Omoron (JAPÃO) |
| Sensores de posição do forro (régua elétrica) | Menor (China) |
| Bomba da lubrificação | ChaoRun (China) |
Maquinaria servo
| PLC | PORCHESON (TAIWAN) |
| Válvula direcional | Northman (TAIWAN) /Yuken (JAPÃO) /Tokimec (JAPÃO) |
| Disjuntor do ar | LS (COREIA) |
| SSR (relé de circuito integrado) | Fotek (TAIWAN) |
| Plastificando o motor do óleo | STF (China) |
| Interruptores de limite | Omoron (JAPÃO) |
| Bomba de engrenagem | SUMITOMO (JAPÃO) |
| Motorista servo | DELTA (TAIWAN) |
| Sensor servo | ASHCROFT (ALEMÃO) |
| Servo motor | Albert (EUA) /Phase (ITÁLIA) |
